Įrenginys (automatika) veikia, bet ar tikrai ?

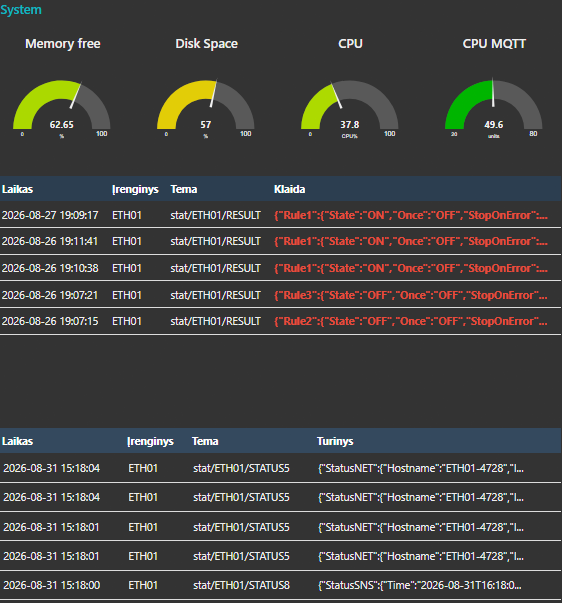

Pats WT32-ETH01 veikia autonomiškai, t.y. pagal taimerius. Rankinis valdymas naudojamas, bet nedaug. Kartu su autonominiu veikimu informacija apie „judesius“ perduodama mqtt protokolu Mosquitto MQTT brokeriui, ir toliau Node-RED informacijos saugojimui ir apdorojimui. Jei nėra ryšio (nei UTP laidu, nei Wi-Fi), įrenginys toliau veikia autonominiu režimu, o Node-RED praneša – įrenginys nepasiekiamas.
Naudojant Node-RED, ir Domoticz įrenginį galime valdyti ir nuotoliu rankiniu būdu. (spaudyti mygtukus interneto naršyklės lange)

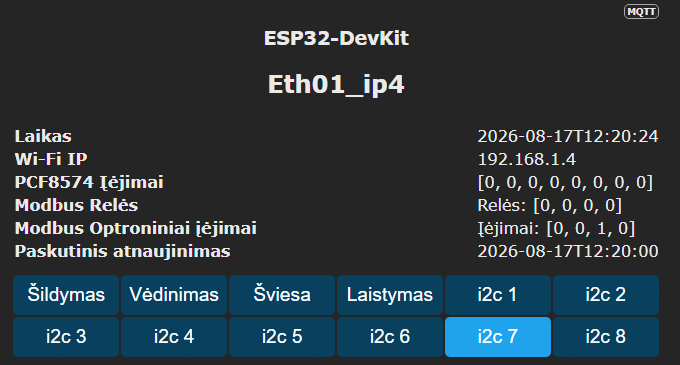

Išplėstinis 8 relių ir 8 mygtukų valdiklis per PCF8574 (i2c) mygtukai i2c 1 … 8. (i2c 7 įjungtas)
Šis įrenginys naudoja dvi PCF8574 mikroschemas, kad išplėstų Tasmota valdiklio galimybes. Vietoj to, kad naudotų tik kelis fizinius pin’us (kojytes), šis sprendimas per I2C magistralę prijungia:
8 relės (išėjimai) – gali įjungti/išjungti įvairius įrenginius (šviestuvus, siurblius, ventiliatorius ir pan.)
8 mygtukai (įėjimai) – gali valdyti šias reles, taip pat siųsti signalus į namų automatizacijos sistemą (Domoticz, Node-Red, MQTT)

Projektas: WT32-ETH01, Tasmota 15.4.0, ModBUS RS485 modulis, ModBUS 4 rėlių modulis, 12V maitinimo blokas.
Pagrindinis reikalavimas projektui: darbas su ethernet laidu, ir tik kaip papildomas „malonumas“: wi-fi.
Papildomi reikalavimai: sugebėti dirbti su Orange Pi Zero 3, MQTT, Domoticz, Node-RED, ir lokaliai suvaldyti namų automatiką, galimybė plėstis.

PZEM 004T 100A DIY elektros skaitliukas. Pigus.

Prie 100A aparato privalomai jungiasi CT – srovės transformatorius.
Aparatas savyje jau turi opto atrišimą (PC817 optronai – lėti, max ModBUS greitis 9600), belieka tik keitiklis į RS485 (ModBUS). Reikalingas išorinis 5V maitinimas. Aš naudoju tą patį visai ModBUS magistralei.
Tikslumų skalių dar netikrinau, bet veikia užtikrintai. Ant magistralės: TAC1100, 4 rėlių blokas ir PZEM. Keblumų nebuvo.

Šiandien pavyko prisijungti sekantį ModBUS įrenginį:

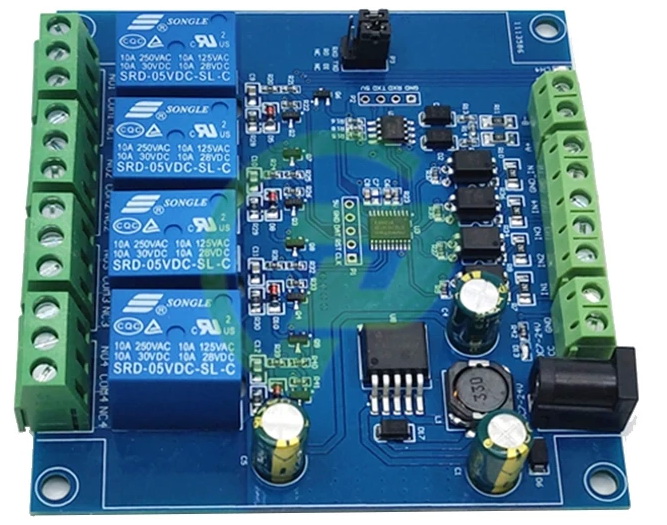

LC 4 Channel 4CH Modbus Relay Module 8-bit MCU 4 Bit Modbus-RTU Switch Signal RS485 TTL Controller for Digital Detection.

Panaudotas išorinis 12V maitinimo blokas. Taip pat išorinis RS485 įrenginys, kad atsirišti galvaniškai. (opto pora 6N137).
Naudoju optinį atrišimą, nes jungiu savo Orange Pi Zero 3, TAC1100 elektros skaitliuką, ir šią ModBUS plokštę.
Plokštė turi 4 rėlytes, ir 4 optiškai (sąlyginai) atrištus įėjimus, kodėl sąlyginai: vis tik minusas yra bendras, o pliusas galimas 3,3V … 30V. Išėjimai į rėles neturi optinio atrišimo nuo STM procesoriaus.
